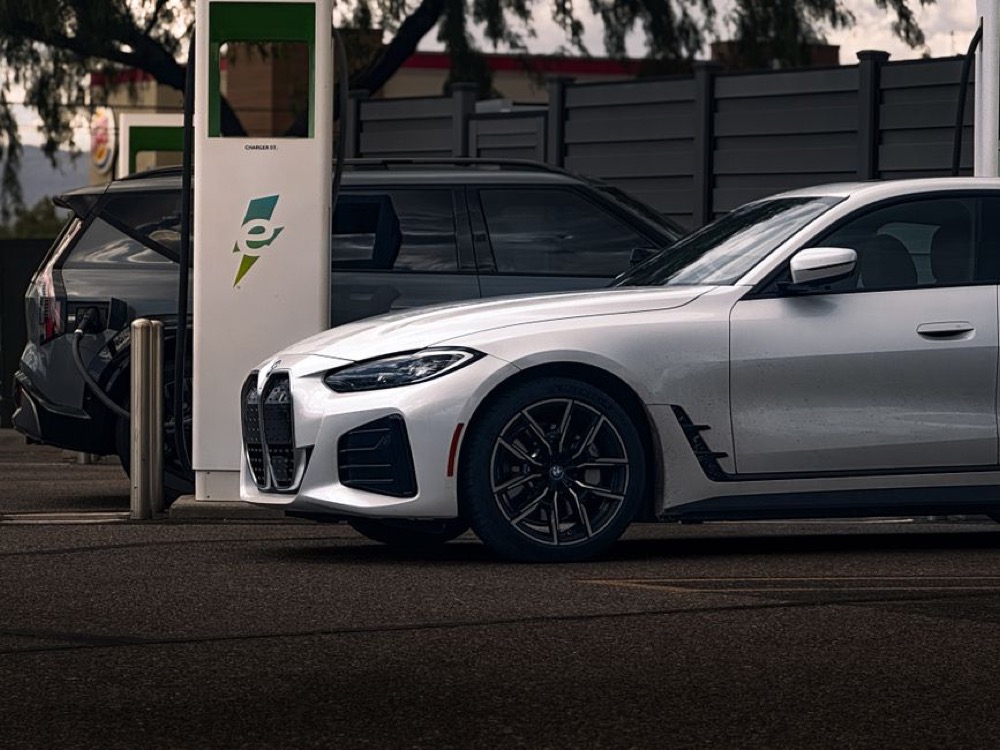

Entender como funciona um eletroposto é fundamental para empresas, postos de combustível, shoppings, indústrias e outros empreendimentos que desejam investir em infraestrutura para recarga de veículos elétricos.
Com o crescimento da mobilidade elétrica, o planejamento desses espaços exige atenção à capacidade da instalação elétrica, às características dos carregadores e ao dimensionamento dos equipamentos que compõem o sistema.
Para ajudar nesse processo, a WISE, fabricante de transformadores elétricos, apresenta neste guia os princípios de funcionamento dos eletropostos, as diferenças entre os tipos de recarga e os principais aspectos técnicos que devem ser considerados na infraestrutura elétrica.
Resumo do conteúdo:
- Os eletropostos controlam o processo de recarga e estabelecem a comunicação necessária entre a estação e o veículo elétrico.
- No carregamento em corrente alternada (AC), a conversão para corrente contínua ocorre no veículo. Na recarga em corrente contínua (DC), essa conversão é realizada pela estação.
- Transformadores podem ser utilizados para adequar os níveis de tensão e, quando necessário, proporcionar isolamento galvânico entre circuitos.
- O dimensionamento da infraestrutura deve considerar as condições de instalação, a potência dos carregadores, a demanda simultânea e os dispositivos de proteção.
- A escolha dos equipamentos depende das características da rede elétrica, das especificações dos carregadores e dos requisitos do projeto.
Eletroposto: como funciona na prática?
Para compreender o funcionamento de um eletroposto, é importante considerar a interação entre a instalação elétrica, a estação de recarga e o sistema de gerenciamento da bateria do veículo.
A estação não se limita a fornecer eletricidade. Ela estabelece uma comunicação com o veículo para coordenar o processo de recarga conforme as características do sistema e os limites operacionais envolvidos.
A estrutura de um eletroposto pode incluir os seguintes componentes:
- Unidade de controle e comunicação: coordena a comunicação entre a estação e o veículo, conforme o protocolo utilizado.
- Sistema de potência: conduz e, nos carregadores DC, converte a energia elétrica de acordo com os requisitos da recarga.
- Cabos e conectores: conduzem a corrente elétrica entre a estação e o veículo e devem ser compatíveis com a corrente nominal e as condições de uso.
- Sistema de medição: registra o consumo de energia, geralmente em quilowatt-hora (kWh), para fins de monitoramento ou faturamento.
- Dispositivos de proteção: incluem os componentes especificados no projeto para proteger a instalação e os equipamentos contra condições elétricas anormais.
O processo começa com a conexão do cabo ao veículo. Em seguida, são realizadas as verificações e as trocas de informações previstas pelo sistema, que podem envolver a compatibilidade da conexão, as condições elétricas e os limites de recarga.
Após a autorização para iniciar a operação, o fornecimento de energia ocorre conforme os parâmetros estabelecidos entre a estação e o veículo. Durante a recarga, os sistemas de controle monitoram as condições de funcionamento e podem interromper ou limitar a operação quando identificam situações fora dos parâmetros previstos.
Além da estação de recarga, a infraestrutura precisa ser dimensionada para atender à demanda elétrica do empreendimento. Nesse contexto, os transformadores elétricos podem fazer parte da instalação quando houver necessidade de adequação dos níveis de tensão ou de isolamento elétrico.
Procurando autotransformador trifásico? Conte com a gente!
Diferenças entre o carregamento em corrente alternada e corrente contínua
A modalidade de recarga influencia a arquitetura do carregador, a potência disponível e os requisitos da infraestrutura elétrica.
No carregamento em corrente alternada (AC), a estação fornece corrente alternada ao veículo, que utiliza seu carregador embarcado para convertê-la em corrente contínua, necessária para carregar a bateria.
No carregamento em corrente contínua (DC), a conversão ocorre na própria estação. A energia em corrente contínua é fornecida à bateria de acordo com os limites de potência e os parâmetros de controle do veículo e do carregador.
Para aprofundar os conceitos, consulte também o artigo sobre corrente alternada e corrente contínua na eletricidade.
Os valores apresentados são referências gerais, não limites universais. A potência efetiva de recarga depende das especificações do equipamento, da capacidade do veículo e das condições de operação.
No carregamento AC, por exemplo, a potência máxima é limitada também pela capacidade do carregador embarcado. Já no carregamento DC, a estação pode disponibilizar potências mais elevadas, mas o veículo pode não utilizar toda a capacidade disponível durante o processo.
Por isso, projetos com carregadores rápidos ou múltiplos pontos de recarga exigem atenção especial à capacidade da rede, à demanda simultânea e aos equipamentos de alimentação.
Veja nossos autotransformadores trifásicos de partida!
O papel do transformador na infraestrutura do eletroposto
A infraestrutura elétrica de um eletroposto precisa ser compatível com os requisitos de alimentação das estações de recarga. Dependendo das características da rede disponível e dos equipamentos instalados, pode ser necessário utilizar transformadores para adequar os níveis de tensão.
Por exemplo, se a tensão disponível na instalação não for compatível com a tensão exigida pelo carregador, um transformador adequadamente especificado poderá ser utilizado para realizar essa adaptação. A necessidade e a configuração dependem das tensões nominais, do tipo de alimentação e das características do projeto.
Além da adequação de tensão, determinadas aplicações podem exigir isolamento galvânico entre os circuitos primário e secundário. Nesses casos, um transformador isolador pode ser considerado conforme os requisitos técnicos da instalação e do fabricante do carregador.
É importante diferenciar as funções dos equipamentos: o transformador isolador possui enrolamentos separados eletricamente, enquanto o autotransformador utiliza um enrolamento comum entre os circuitos e não proporciona isolamento galvânico.
A escolha entre essas soluções deve considerar a necessidade de isolamento, os níveis de tensão, a potência requerida e as condições de operação. O uso de um transformador isolador, por si só, não substitui os demais dispositivos de proteção previstos no projeto elétrico.
Para aplicações que exigem a adaptação de tensão entre redes trifásicas, consulte também as informações sobre o transformador de 380 V para 220 V trifásico.
A especificação do transformador deve considerar não apenas a potência nominal dos carregadores, mas também o perfil de carga, a demanda simultânea, as condições de instalação e as características elétricas da aplicação.
Proteções elétricas e especificações técnicas essenciais
A infraestrutura de um eletroposto deve ser projetada de acordo com as características do local, as condições ambientais e os requisitos elétricos dos equipamentos.
Um dos aspectos a avaliar é o grau de proteção dos invólucros, especialmente em instalações externas ou sujeitas à presença de poeira, umidade e água. A especificação deve considerar a exposição real do equipamento e as condições previstas para o ambiente.
Outro ponto é a escolha da tecnologia do transformador. Os transformadores a seco não utilizam óleo isolante, característica que pode ser relevante em determinados projetos, conforme os requisitos de instalação, as condições ambientais e os critérios de prevenção contra incêndio.
Conheça mais sobre a diferença entre transformador a seco e transformador a óleo para compreender as características de cada tecnologia e avaliar sua aplicação.
A especificação do transformador deve considerar também a potência requerida, a tensão de operação, o regime de carga, a ventilação disponível e as condições ambientais. A manutenção e a inspeção devem seguir as orientações do fabricante e os requisitos aplicáveis ao equipamento.
Os dispositivos de proteção também merecem atenção. Disjuntores, dispositivos de proteção contra surtos (DPS) e dispositivos diferenciais residuais (DR), quando aplicáveis, devem ser selecionados e coordenados de acordo com o projeto elétrico, as características dos circuitos e as normas técnicas pertinentes.
A definição desses componentes deve ser realizada por profissionais habilitados, considerando a proteção contra sobrecorrentes, surtos e choques elétricos, conforme os requisitos aplicáveis à instalação.
Como dimensionar a infraestrutura elétrica de um eletroposto
O dimensionamento da infraestrutura elétrica de um eletroposto envolve o levantamento das cargas, a avaliação da demanda, a definição dos condutores e das proteções e a análise da capacidade de alimentação disponível.
A instalação de vários carregadores sem uma avaliação adequada da demanda pode provocar sobrecargas, quedas de tensão e desligamentos dos circuitos, além de exigir ampliações na infraestrutura existente.
Para orientar o planejamento, algumas etapas importantes são:
- Levantar a potência dos carregadores: identificar a potência nominal e as características elétricas de cada estação prevista no projeto.
- Avaliar a demanda simultânea: estimar a utilização simultânea dos carregadores, considerando o perfil de operação e a estratégia de gerenciamento de carga, quando existente.
- Verificar a capacidade da alimentação elétrica: analisar a disponibilidade de potência, os níveis de tensão e a capacidade da instalação existente, incluindo a necessidade de adequações junto à concessionária.
- Especificar o transformador, quando necessário: definir potência nominal, tensões, configuração e demais características de acordo com a demanda e os requisitos do sistema.
- Dimensionar os condutores e dispositivos de proteção: considerar a corrente de projeto, o método de instalação, a capacidade de condução de corrente, a queda de tensão e os requisitos normativos.
- Prever expansão e operação: avaliar possíveis ampliações, o gerenciamento da demanda e as condições de manutenção da infraestrutura.
Os limites admissíveis de queda de tensão não devem ser definidos por um percentual único para todos os projetos. A avaliação precisa considerar as normas aplicáveis, as características da instalação e os requisitos dos equipamentos alimentados.
Para saber mais sobre os critérios de especificação, consulte o artigo da WISE sobre como escolher um transformador.
Um planejamento adequado contribui para dimensionar corretamente a infraestrutura, reduzir a ocorrência de problemas operacionais e facilitar futuras ampliações do sistema de recarga.
Considerações finais sobre o funcionamento dos eletropostos
Compreender como funciona um eletroposto permite identificar os principais requisitos envolvidos na instalação e na operação de uma infraestrutura de recarga para veículos elétricos.
A escolha dos carregadores, a capacidade da alimentação elétrica, os dispositivos de proteção e o dimensionamento dos equipamentos precisam ser avaliados em conjunto. Quando necessário, os transformadores podem participar desse sistema adequando os níveis de tensão ou proporcionando isolamento galvânico, conforme as características da aplicação.
A WISE, fabricante de transformadores a seco de baixa tensão de até 1.000 kVA, desenvolve soluções que incluem transformadores isoladores e autotransformadores, conforme os requisitos de cada projeto.
Está planejando uma infraestrutura para recarga de veículos elétricos? Entre em contato com a equipe da WISE para esclarecer dúvidas sobre transformadores e avaliar as características técnicas da sua aplicação.
A especificação final deve considerar os dados da rede elétrica, as exigências dos carregadores e o dimensionamento realizado pelos profissionais responsáveis pelo projeto.
